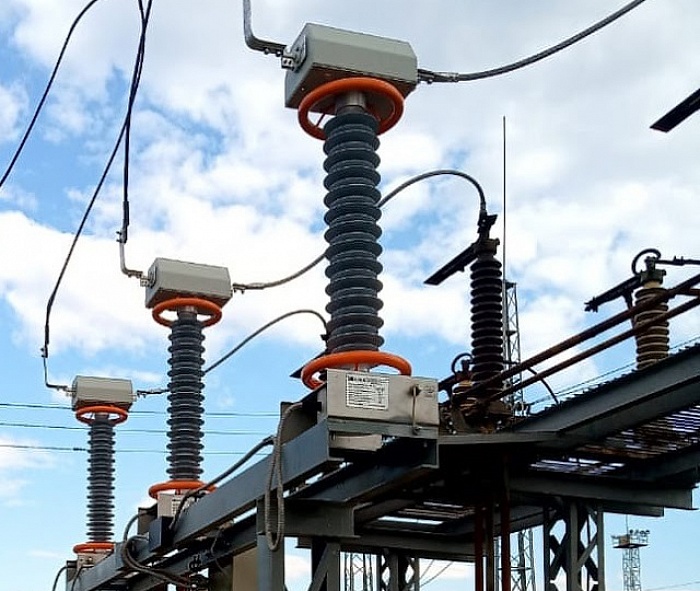

Наша компания участвует в реализации проекта организации пунктов коммерческого учёта на линиях 110 кВ на базе комбинированных цифровых измерителей тока и напряжения серии i-TOR-110 кВ.

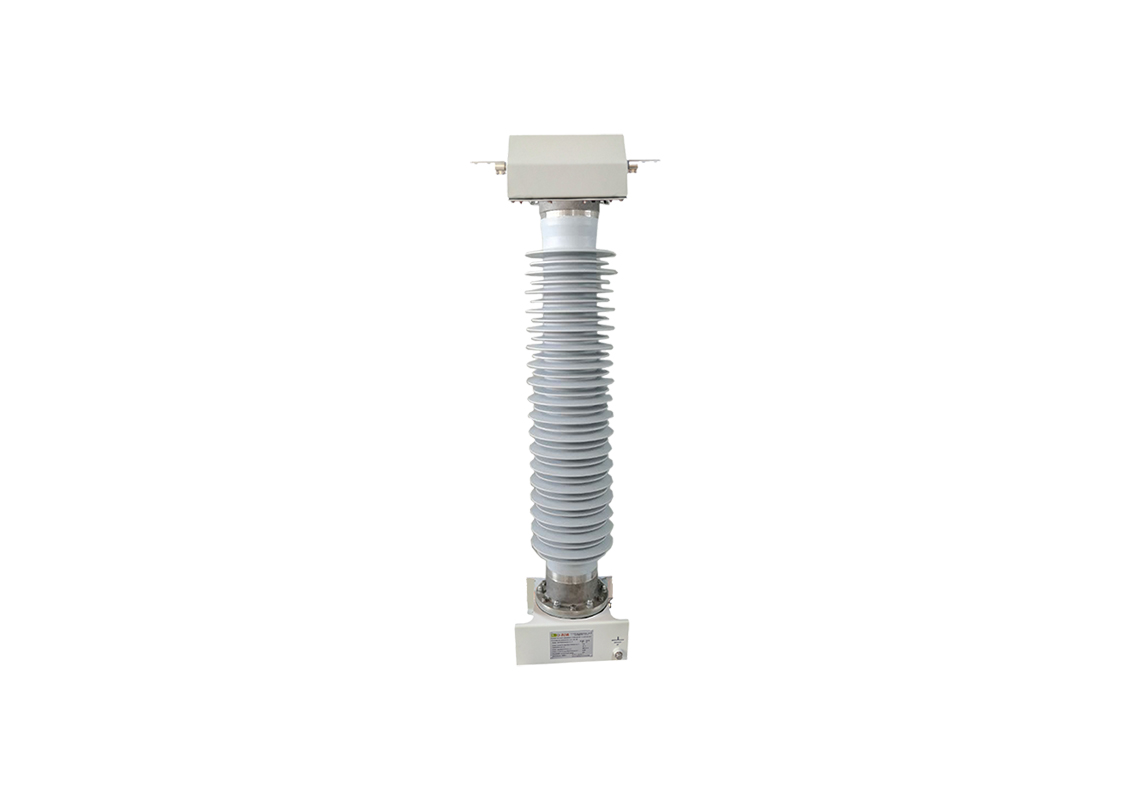

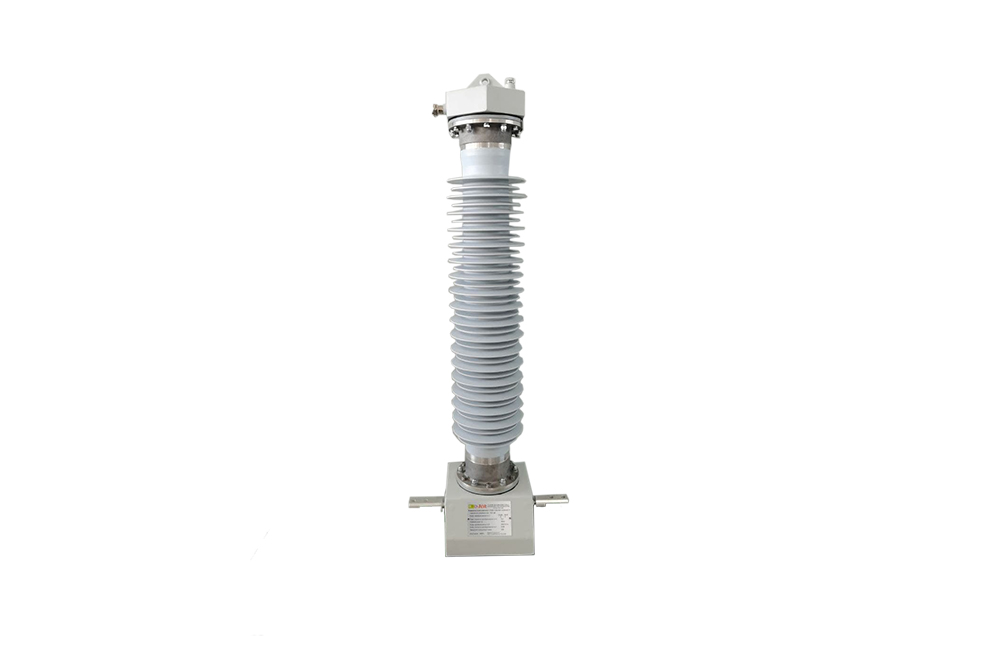

Инновационные устройства i-TOR-110 кВ позволяют производить измерения токов и напряжения на линиях 110 кВ и по цифровому оптическому каналу передавать измеренные данные на счётчик электроэнергии для дальнейшего использования в системах коммерческого и/или технического учёта электроэнергии.

Отличительной особенностью аппаратов i-TOR-110 кВ являются малые габариты и масса (не более 70 кг на фазу), что позволяет установить точку учёта не только на подстанции, но и на любой опоре ЛЭП-110 кВ, что ранее было невозможно.


Основные технические характеристики

Параметр Значение
Номинальное напряжение, кВ 110
Номинальный ток, А 50, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000
Номинальная частота, Гц 50 ГЦ
Ток электродинамической стойкости (пик), к 108
Ток термической стойкости (1 сек.), кА 40
Номинальное напряжение, кВ 110
Климатическое исполнение У1
Масса одной фазы, не более кг 70

Параметры преобразования тока и напряжения

Преобразования по току
Коэффициент преобразования по току (действующие значения) Iном/1А
Диапазон токов с нормируемой точностью преобразования (действующие значения) (0,01 … 1,2) ×Iном или (1 … 120%) Iном
Класс точности преобразования тока по ГОСТ 7746 до 0,2S
Максимальная мощность нагрузки выхода канала преобразования по току, при коэффициенте мощности нагрузки cosφ=0,8 … 1,0 (действующее значение) 3,3 В×А
Коэффициент преобразования по току (действующие значения) 1,5
Преобразование по напряжению
Коэффициент преобразования по напряжению (действующие значения) (110 кВ/√3)/(100 В/√3)
Диапазон напряжений с нормируемой точностью преобразования (действующие значения) (0,8÷1,2)×Uном или (50,807÷76,21) кВ
Максимальная мощность нагрузки выхода канала преобразования по напряжению, при коэффициенте мощности φ=0,8 … 1,0 (действующее значение) 0,033 В×А
Класс точности преобразования напряжения по ГОСТ1983 до 0,2

Буклет i-TOR-110 кВ Опросный лист
