Интеллектуальный пункт коммерческого учета SMT (SMART METERING TOOL)  – инновационная трехфазная система измерений электроэнергии на воздушных линиях 6-10кВ.

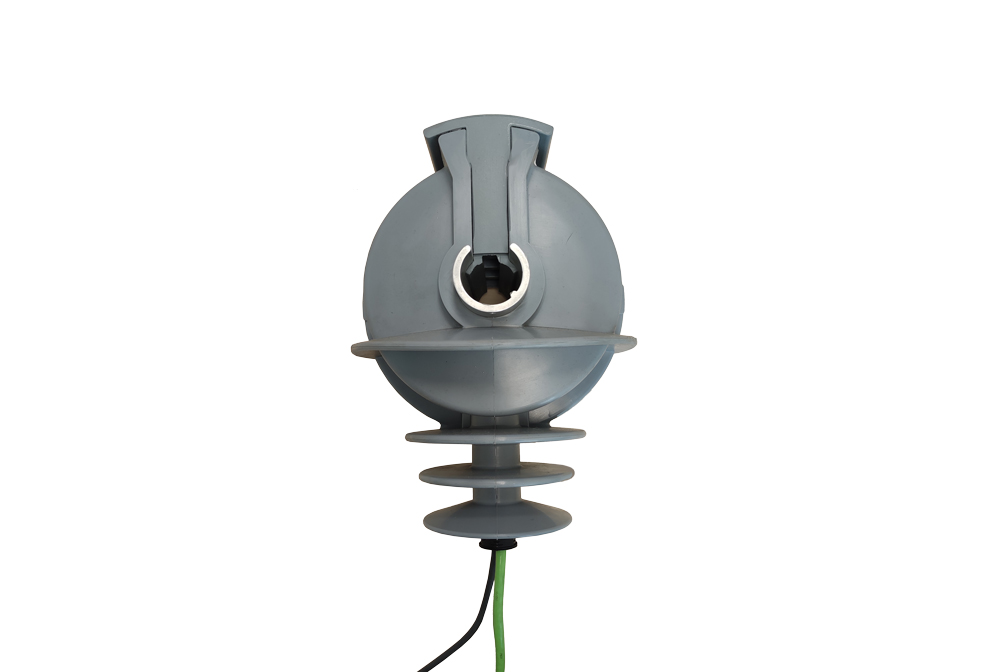

Система включает в себя 3 комбинированные активные датчики тока и напряжения для прямого включения на линии среднего напряжения 6-10кВ и многофункциональный счетчик электроэнергии.

Система питается непосредственно от линии электропередач.

Данные от датчиков передаются центральному блоку обработки счетчика для их анализа и далее передают в систему АИИСКУЭ следующую информацию:

  • Исходные данные тока и напряжения
  • Активную (+\-), реактивную (+\-) и полную мощность
  • Состояние синхронизации сети
  • Потребление электроэнергии для выставления счетов и анализа технических и коммерческих потерь
  • Дисбаланс сети (благодаря измерению тока в трех фазах).

Система SMT оснащена различными интерфейсами связи, которые обеспечивают подключение к сети для конфигурирования, контроля и сбора данных (GSM/GPRS модем, WiFi, GPS/GLONASS, коммуникационный порт USB).

Программное обеспечение ПКУ SMT интегрировано в программный комплекс «Энергосфера®», «Пирамида 2.0» и др.

ПКУ SMT внесен в реестр средств измерений РФ (IT.C.34.004.А № 66333/1). Интервал между поверками 8 лет.

МОНТАЖ СИСТЕМЫ

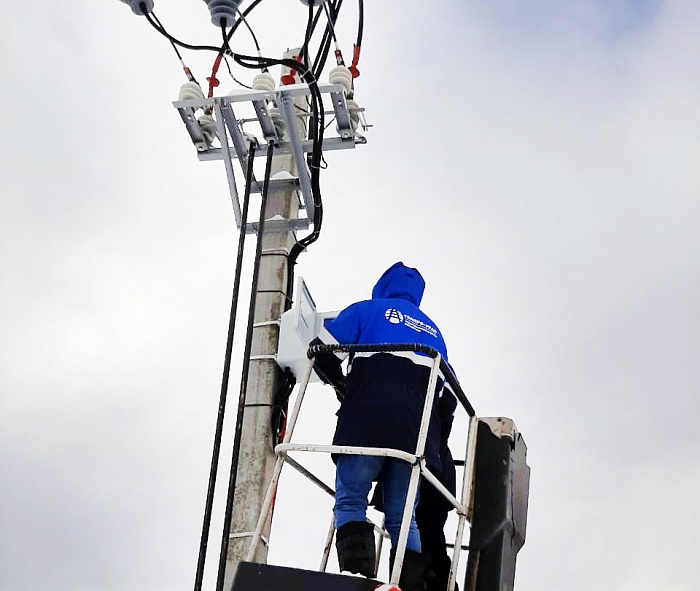

Монтаж датчиков SMT не требует проведения строительных работ и занимает не более 2х часов. Датчики устанавливаются на провод ВЛ вблизи опоры. Специальная конструкция датчиков с разомкнутой катушкой Роговского позволяет установить датчики на провод ВЛ диаметром от 7 до 24 мм без разрыва провода.

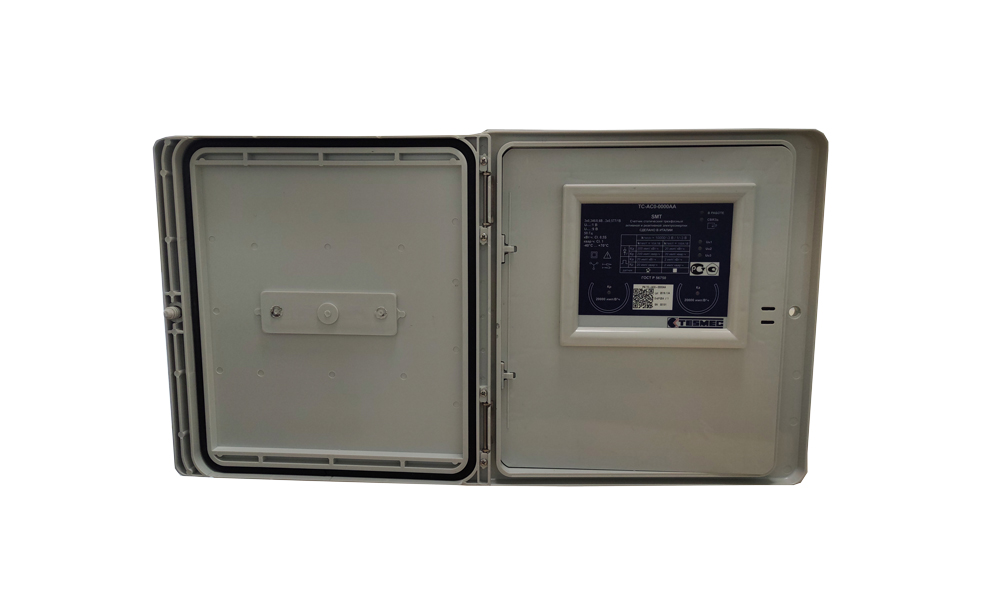

Интеллектуальный счетчик SMT помещается в корпус из поликарбоната, устойчивого к УФ излучению, со степенью защиты IP65.


Основные технические характеристики

Параметр Значение
Рабочее напряжение
6/√3 (10/√3)кВ +/- 20%.
Система работает даже при наличии
2х фазных напряжений из 3х
Рабочий ток 0-75А ; 0-750 А (+20%)
 Рабочая температура -40°С до +60°С
Частота сети 50Гц (+/- 10%)
Класс точности преобразования тока 0,5S
Класс точности преобразования напряжения 0,5
Масса одного комбинированного датчика 5,5 кг.
Период интегрирования профиля мощности 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин (настраиваемый)
Профиль мощности 124 дня с интегрированием 30 мин
КОММУНИКАЦИИ
GSM/GPRS 3GPPстандарт, версия 4. Две сим-карты
Протокол DLMS, доступ к двум уровням с паролем/MODBUSIP
WiFi IEEE 802.11 b,g,n
GPS/GLONASS Автоматическая синхронизация часов реального времени и геолокации
USB USB2, эмуляция DCE
Отображение данных Выносной дисплей 7´´ , отображение мгновенных измерений и профилей нагрузки через WiFiсо встроенным веб-сервером (опция)
Потребляемая мощность, не более 4 Вт
Средний срок службы 25 лет
Средняя наработка на отказ 500 000 часов
