Измерители напряжения i-TOR

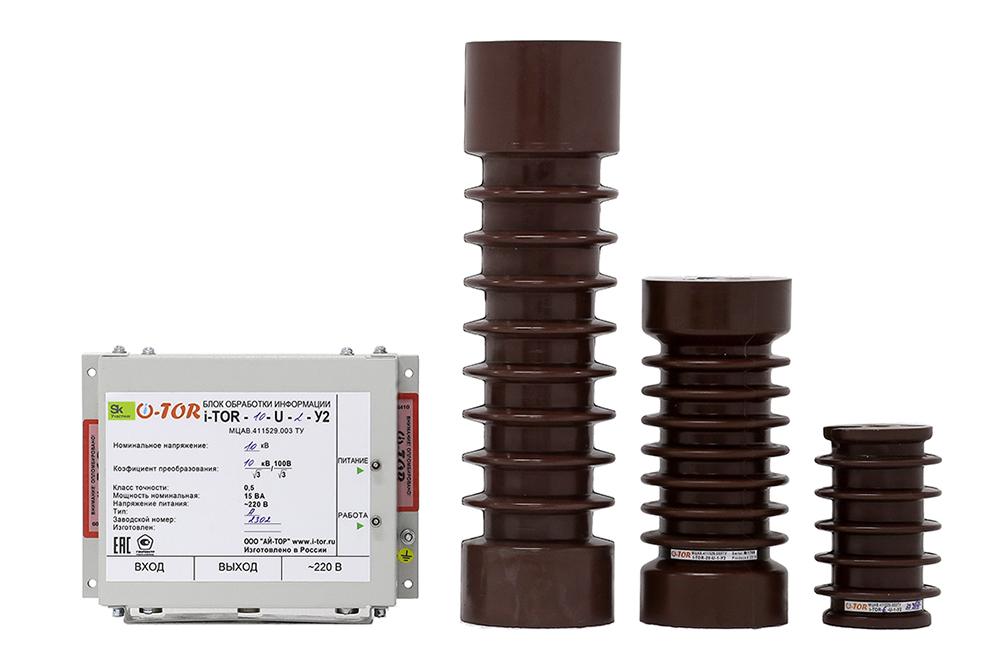

i-TOR-6-24-U-1 - инновационный электронный измеритель напряжения, предназначенный для организации коммерческого учёта в ячейках с воздушной изоляцией среднего напряжения (6-24 кВ).
Большое количество городских РП и ТП 6(10) кВ выполнены на камерах серии КСО-3хх, не предусматривающих организации коммерческого учёта по стороне 6(10) кВ.
Для организации коммерческого учёта требуется на каждой секции РУ 6(10) кВ смонтировать комплект трансформаторов напряжения и на каждом присоединении – комплект трансформаторов тока, к которым будут подключены счётчики. Для установки трансформаторов напряжения чаще всего требуется монтаж ячейки ТН на каждую секцию распредустройства, что делает организацию точки учёта дорогостоящим, а иногда и нереализуемым (если места в помещении недостаточно) проектом.
Устройство измерения напряжения в высоковольтной сети i-TOR-6(24)-U-1 предназначено для измерения и масштабного преобразования напряжения в сетях переменного тока промышленной частоты с номинальным напряжением 6,10, 15, 20 и 24 кВ до электрических величин, пригодных для измерения стандартными электроизмерительными приборами, а также для создания высоковольтной развязки между высоковольтной сетью и приборами измерения, а также для индикации наличия напряжения на токоведущих шинах, к которым он подключен.

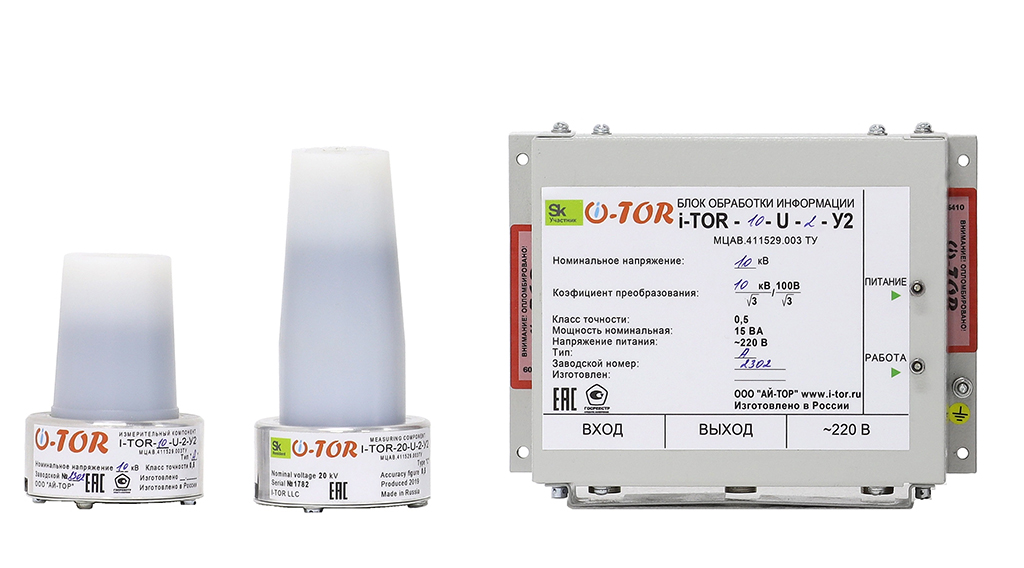

i-TOR-6-24-U-2 - инновационный электронный измеритель напряжения, предназначенный для организации коммерческого учёта в ячейках с элегазовой (SF6) изоляцией среднего напряжения (6-24 кВ).
Большую популярность в электросетевом хозяйстве крупных городов завоевали распредустройства среднего напряжения с элегазовой (SF6) изоляцией. Это связано с их высокой компактностью, надёжностью и безопасностью. Но у каждого положительного решения есть и свои недостатки.
Элегазовые моноблоки, количество которых в крупных городах составляет уже не одну тысячу присоединений, не обеспечивают возможность организации коммерческого учёта по стороне 6(24) кВ без сложных и дорогостоящих дополнений.
Конструкция элегазовых моноблоков обеспечивает полную защиту обслуживающего персонала от случайных прикосновений к токоведущим частям и элементам, находящимся под напряжением. Кроме того, компактность таких устройств - ценнейшее свойство в условиях городской застройки - часто не позволяет расширить их дополнительными шкафами высоковольтного коммерческого учёта. И если измерить ток в кабелях, подключаемых к элегазовым моноблокам, достаточно просто, то измерение напряжения - часто почти неразрешимая проблема.
Эффективным решением является применение i-TOR-6(24)-U-2, которые монтируются либо в кабельные адаптеры, либо в штатные блоки расширения и позволяют организовать высокоточное измерение первичного напряжения в целях коммерческого учёта, без изменения конструкции и идеалогии элегазового моноблока.
Устройство измерения напряжения в высоковольтной сети i-TOR-6(24)-U-2 предназначено для измерения и масштабного преобразования напряжения в сетях переменного тока промышленной частоты с номинальным напряжением 6,10, 15, 20 и 24 кВ до электрических величин, пригодных для измерения стандартными электроизмерительными приборами, а также для создания высоковольтной развязки между высоковольтной сетью и приборами измерения, а также для индикации наличия напряжения на токоведущих шинах, к которым он подключен.
Номинальные параметры i-TOR-6(24)-U-1 / i-TOR-6(24)-U-2
| Параметр | I-TOR-6-U-1/2 | I-TOR-10-U-1/2 | I-TOR-15-U-1/2 | I-TOR-20-U-1/2 | I-TOR-24-U-1/2 |
|---|---|---|---|---|---|
| Номинальное напряжение сети, кВ | 6 | 10 | 15 | 20 | 24 |
| Коэффициент преобразования по напряжению (действующие значения) | (6 кВ/√3/ (100В/√3) | (10 кВ/√3)/ (100В/√3) | (15 кВ/√3)/ (100В/√3) | (20 кВ/√3)/ (100В/√3) | (24 кВ/√3)/ (100В/√3) |
| Диапазон напряжений с нормируемой точностью преобразования (действующие значения), кВ | (0,8÷1,2)·Uном или (2,77÷4,16) | (0,8÷1,2)·Uном или (4,62÷6,93) | (0,8÷1,2)·Uном или (6,93÷10,39) | (0,8÷1,2)·Uном или (9,24÷13,86) | (0,8÷1,2)·Uном или (11,09÷16,62) |
| Номинальная мощность нагрузки выхода, при коэффициенте мощности cos φ=(0,8÷1,0), В*А | 15 | ||||
| Класс точности преобразования напряжения по ГОСТ1983 | 0,5 | ||||
| Напряжение оперативного питания | (176÷242) | ||||
| Климатическое исполнение по ГОСТ 15150 | У2 | ||||
| Рабочий диапазон температур | от минус 40 до +500С | ||||
Устройства i-TOR-6(24)-U-1 и i-TOR-6(24)-U-2 имеют трёхфазное исполнение, каждая фаза состоит из следующих элементов:
- Канала связи;
- Измерительного компонента;
- Блока обработки информации.
Все три элемента являются составляющими измерительного прибора, обеспечивающего точные измерения напряжения в фазе.
