Блочные комплектные трансформаторные подстанции предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6-10/0,4 кВ, снабжения городских жилищно-коммунальных, общественных и промышленных объектов, населённых пунктов, зон индивидуальной застройки и коттеджных поселков.


Отличительной особенностью БКТП является их высокая заводская готовность. Подстанции поставляются на место установки полностью укомплектованными, что позволяет в значительной мере сократить сроки и объем действий, необходимых для ввода подстанции в эксплуатацию, и как следствие – сэкономить средства на строительно-монтажные работы.

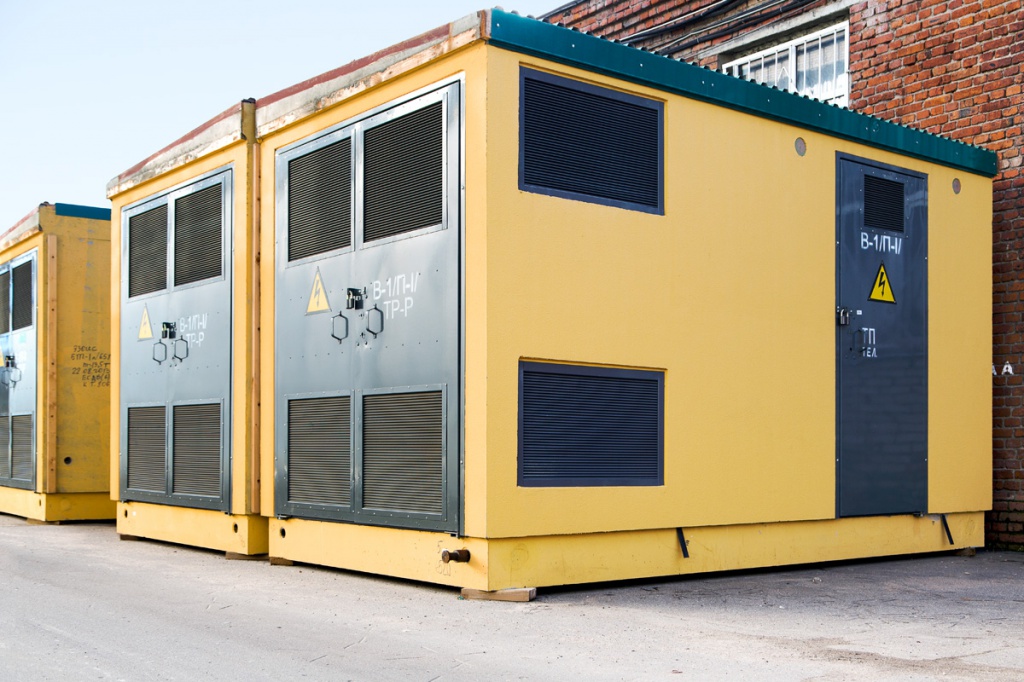

БКТП – два симметричных железобетонных блока: БТП1 и БТП2 в комплекте с двумя унифицированными кабельными блоками. Каждый железобетонный блок представляет собой однотрансформаторную подстанцию, разделённую на два отсека. В одном отсеке размещается силовой трансформатор мощностью до 1250 (1600) кВА включительно, в другом – высоковольтное и низковольтное оборудование в соответствии с необходимой схемой.

Ввод и вывод силовых кабелей в подстанцию осуществляется через кабельный блок. В кабельном блоке, под трансформатором, устанавливается маслосборник. В качестве распредустройств высокого напряжения в БКТП используется оборудование ведущих мировых производителей АВВ и Schneider Electric. Всё оборудование сертифицировано и соответствует требованиям ПУЭ и Госэнергонадзора.

Двери, ворота и жалюзийные решетки БКТП металлические. Для обеспечения надёжной защиты от коррозии отделка всех металлических частей проводится порошковой покраской. Поверхность крыши подстанции обрабатывается путем нанесения на монолитную бетонную поверхность битумнополимерной гидроизоляционной кровельной мастики холодного применения, что обеспечивает надёжную гидроизоляцию в течение долгого времени. По пожеланию заказчика возможна отделка БКТП в любом стиле (в том числе и покраска), что позволяет ей гармонично вписаться в любой архитектурный ансамбль.

БКТП предназначены для работы в следующих климатических условиях

  • высота над уровнем моря до 1000 м;
  • температура окружающего воздуха от – 45°С до + 40°С;
  • тип атмосферы II - III по ГОСТ 15150-69;
  • относительная влажность при +25°С до 100%;
  • степень загрязнения изоляции II - III по ГОСТ 9920-89;
  • среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металл и изоляцию.

7 доводов "ЗА"

  1. Высокое качество изготовления и примеменяемых комплектующих;
  2. Высокая заводская готовность, что сокращает затраты на монтаж и ввод в эксплуатацию;
  3. Широкая цветовая гамма, обеспечивающая единство архитектурных решений;
  4. Высокая прочность бетонной оболочки, обеспечивающая надёжную работу и безопасность в условиях жилой застройки;
  5. Унифицированная конструкция бетонных модулей облегчает и ускоряет процесс проектирования;
  6. Небольшое транспортное плечо обеспечивает оптимальное ценообразование для мегаполисов Уральского региона;
  7. Квалифицированная команда конструкторов готова реализовать сложные нетиповые требования к БКТП и отрослевые особенности;
Это очень неполный перечень достоинств комплектных трансформаторных подстанций в бетонном корпусе.

Опросный лист на БКТП

Реализованные проекты

Компания «ТЭЛПРО-УРАЛ» успешно реализовала множество проектов и произвела комплектацию следующих объектов

Отзывы


Открытое акционерное общество "Березниковский содовый завод"

Наше предприятие имеет опыт работы с ООО "ТЭЛПРО-Урал" (с 2000 г. до 2008 г. - проектный отдел ООО "Таврида Электрик Урал").
За это время "ТЭЛПРО-Урал" были выполнены проекты по ретрофиту (модернизация распределительных устройств) и реконструкция существующих объектов электроснабжения предприятия, а также по проектированию новых объектов в классе напряжений 0,4 - 6(10) кВ.

Главный энергетик ОАО "БСЗ" image В.Б.Дрощенко

ООО "Глазовский завод "Химмаш"

Настоящим письмом подтверждаем, что в 2012 году согласно договору подряда Общество с ограниченной ответственностью "ТЭЛПРО-УРАЛ" осуществлен комплекс работ по реконструкции системы электроснабжения ООО "Глазовский завод "Химмаш", по адресу Удмуртская республика, г. Глазов, Химмашевское шоссе, 9.
В рамках данного договора силами ООО "ТЭЛПРО-УРАЛ" была разработана проектная документация, произведены выбор и поставка оборудования, выполнен весь цикл монтажных и пуско-наладочных работ на ПС 35/6 кВ "Химмаш".

Главный инженер image В.В. Левонюк

Электротехнический завод Вектор

Настоящим письмом подтверждаем, что в 2009 году согласно договору Обществом с ограниченной ответственностью "ТЭЛПРО-УРАЛ" была разработана рабочая документация по реконструкции и строительству КРУМ, КТПМ 35/6(10) кВ ООО "Лукойл" Муськудьинское месторождение.

Коммерческий директор ООО "Электротехнический завод "Вектор" image О.А. Аношин
