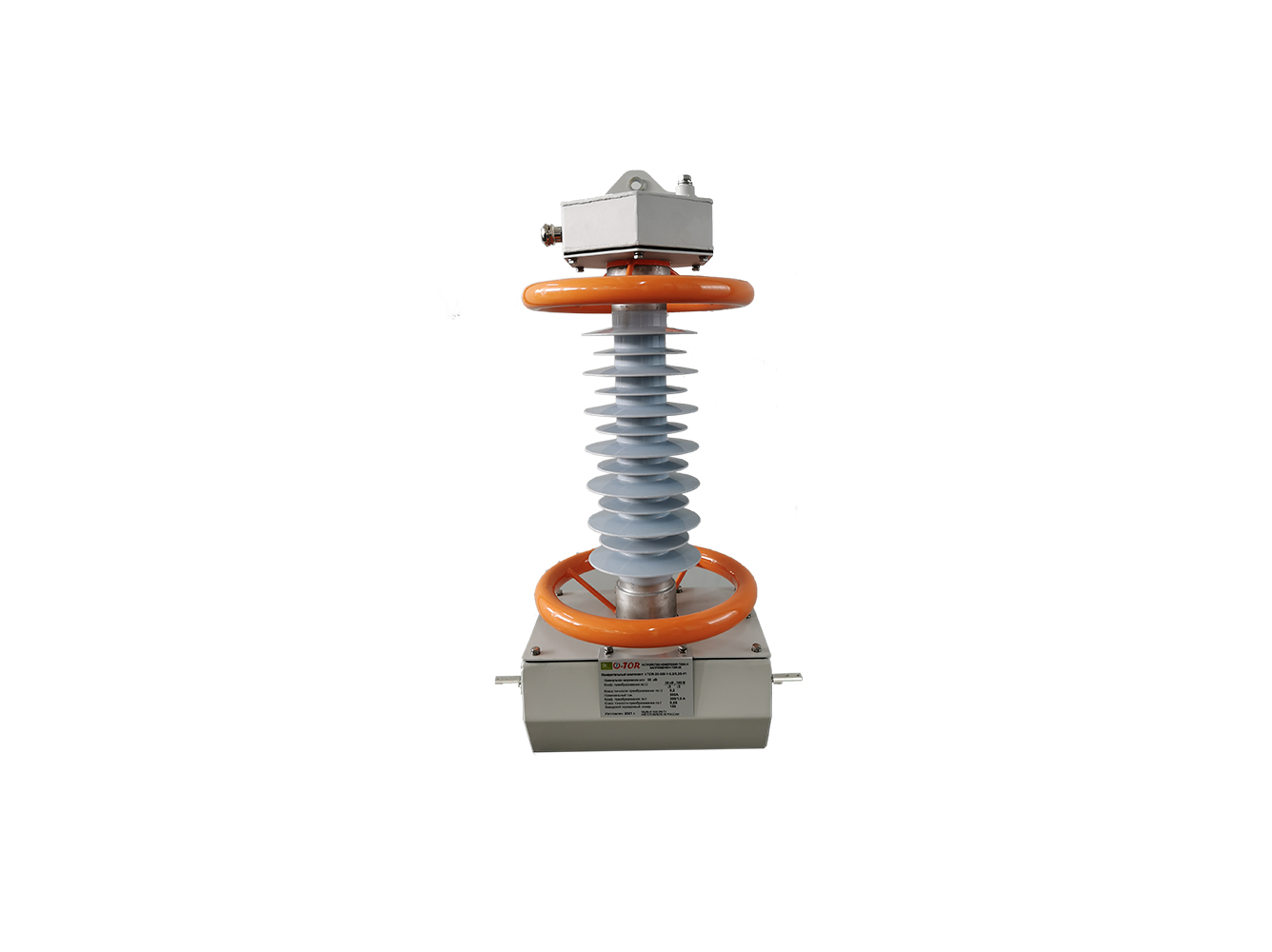

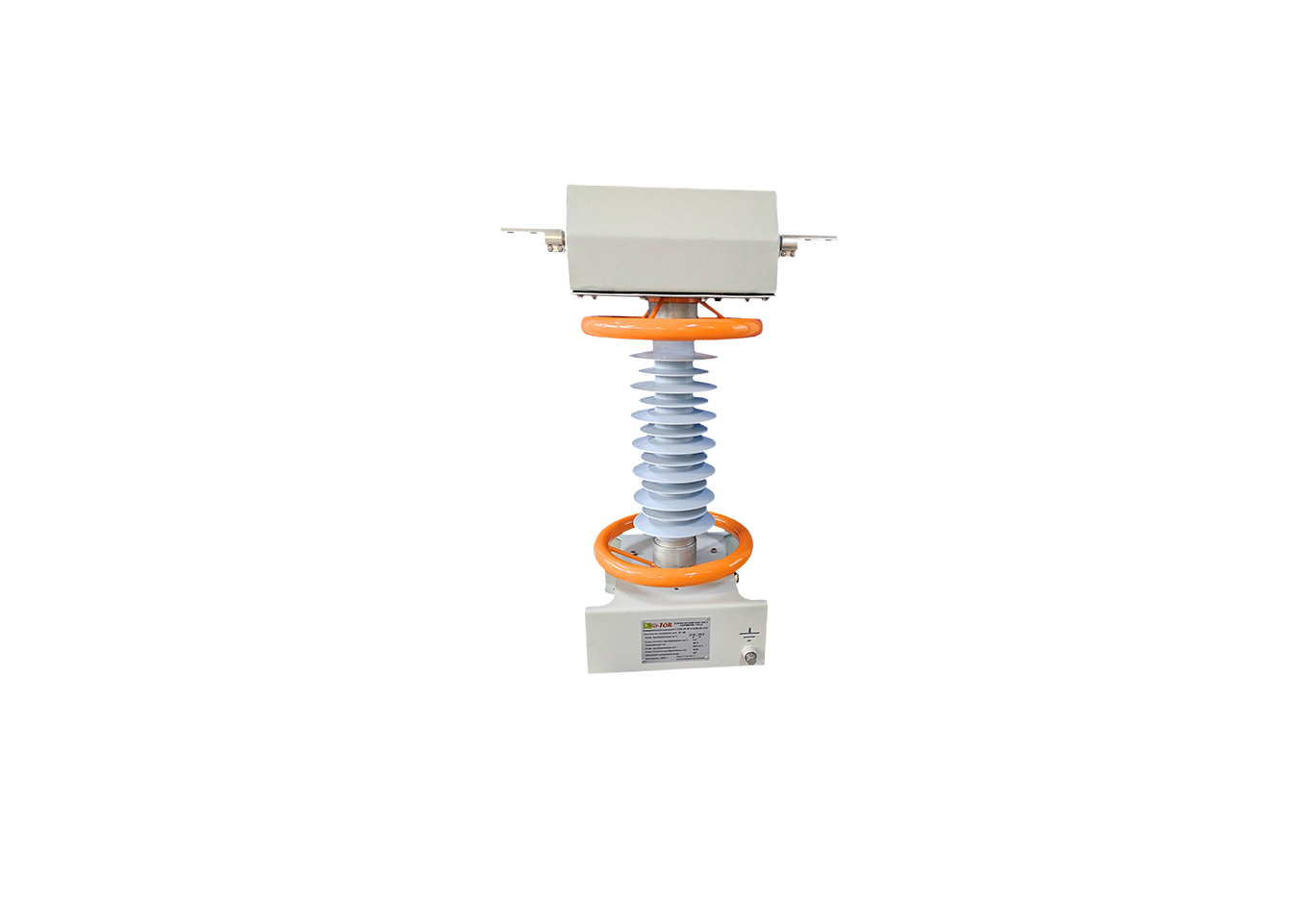

Пункт коммерческого учёта i-TOR-35 кВ
i-TOR-35 – новое инновационное устройство, позволяющее организовать учёт электроэнергии с точностью, пригодной для коммерческих взаиморасчётов, непосредственно на границе балансовой принадлежности различных субъектов рынка электроэнергии.
Функционально i-TOR-35 представляет собой аналог комплекта традиционных электромагнитных трансформаторов тока и напряжения, предназначенных для коммерческого учёта.
Применённые при разработке и создании i-TOR-35 технологии и решения обеспечивают малые габариты, массу пункта коммерческого учёта и устойчивость к внешним факторам среды, что позволяет монтировать его не только на подстанциях, но и на любой анкерной опоре линии электропередач 35 кВ, т.е. практически в любой точке сети.
I-TOR-35 может быть интегрирован в любую систему АИСКУЭЭ без существенных изменений и переконфигурации системы.
Номинальные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение, кВ | 35 |
| Номинальный ток, А | 50, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000 |
| Номинальная частота, Гц | 50 ГЦ |
| Ток электродинамической стойкости (пик), к | 108 |
| Ток термической стойкости (1 сек.), кА | 40 |
| Климатическое исполнение | У1 или ХЛ1 |
| Масса одной фазы, не более кг | 35 |
Параметры преобразования тока и напряжения
| Преобразование по току | |
|---|---|
| Коэффициент преобразования по току (действующие значения) | Iном/1А |
| Диапазон токов с нормируемой точностью преобразования (действующие значения) | или (1 … 120%) Iном |
| Класс точности преобразования тока по ГОСТ 7746 | 0,5S или 0,2S |
| Максимальная мощность нагрузки выхода канала преобразования по току, при коэффициенте мощности нагрузки cosφ=0,8 … 1,0 (действующее значение) | 2,5 В×А |
| Преобразование по току | |
| Коэффициент безопасности по ГОСТ 7746 | 1,5 |
| Преобразование по напряжению | |
| Коэффициент преобразования по напряжению (действующие значения) | (35 кВ/√3)/(100 В/√3) |
| Диапазон напряжений с нормируемой точностью преобразования (действующие значения) | (0,8÷1,2)×Uном |
| Максимальная мощность нагрузки выхода канала преобразования по напряжению, при коэффициенте мощности φ=0,8 … 1,0 (действующее значение) | 2,5 В×А |
| Класс точности преобразования напряжения по ГОСТ1983 | 0,5 или 0,2 |
